Przenośny Ergospirometr VO2maxTracker

Ergospirometr VO2maxTracker jest przenośnym, kompletnym urządzeniem do prowadzenia testów wysiłkowych układu oddychania i krążenia w warunkach naturalnego wysiłku (bieg, jazda na rowerze, wioślarstwo, żeglarstwo, kajakarstwo itp.) w naturalnym środowisku, podczas rzeczywistego treningu, zawodów lub zabiegów rehabilitacyjnych, bez konieczności stosowania urządzeń obciążających tzn. ergometru rowerowego lub bieżni ruchomej. VO2maxTracker może być również wykorzystywany do badań w laboratorium, gdzie obciążenie jest zadawane przez podłączone do systemu ergometr rowerowy lub bieżnię ruchomą. Ergospirometr  przewyższa wymagania dokładności określone w standardach towarzystw: American Thoracic Society and  European Respiratory Society

Zcyfrowana głowica pneumotachograficzna i rezygnacja z przewodów powietrznych:

Wprowadziliśmy bardzo istotną zmianę w konstrukcji naszych urządzeń, która pozwoliła na rezygnację z przewodów powietrznych, doprowadzających sygnały różnicy ciśnień z króćców pomiarowych, naszej sprawdzonej przez lata głowicy pneumotachograficznej MES DV40, do czujnika umieszczonego w obudowie urządzenia. Opracowaliśmy i zarejestrowaliśmy w Urzędzie Patentowym RP wynalazek, którego istotą jest umieszczenie czujników ciśnienia wraz z przetwornikami cyfrowymi, bezpośredni przy głowicy pneumotachogreaficznej i przesyłanie kablem, sygnału mierzonego  przepływu w postaci cyfrowej, do głównego urządzenia.  Możemy teraz powiedzieć, że dysponujemy cyfrową głowicą pneumotachograficzną, która będzie kluczowym elementem wszystkich naszych nowych urządzeń..

Cechy i zalety ergospirometru VO2maxTracker

– lekki, przenośny system pomiarowy dostosowany do pracy w terenie i laboratorium
– zapewnienie bezpłatnych upgrade w okresie gwarancji i po jej zakończeniu
– badanie metodą oddech po oddechu
– lekka, niskooporowa głowica pneumotachograficzna bez elementów ruchomych
– układ pomiaru wentylacji z cyfrowym przetwornikiem przepływu, umieszczonym przy głowicy pneumoitachograficznej
– wyeliminowane przewody powietrzne w torze pomiaru wentylacji i sygnał cyfrowy  transmitowany kablem do urządzenia
– automatyczny system pomiaru warunków otoczenia
– automatyczna dwupunktowa kalibracja analizatorów gazowych
– możliwość obserwacji przebiegów zmian wartości mierzonych w czasie rzeczywistym, w formie liczb  i wykresów  podczas badań laboratoryjnych (bluetooth) i terenowych ( bluetooth i telemetria)
– 24-o godzinny zapis przebiegu badania wykonywanego w warunkach naturalnych
– akumulatory zasilające (4 szt. AA) można wymieniać podczas pracy urządzenia,
– łatwa transmisja (bluetooth lub kabel) do komputera, zapisanego w pamięci flash badania,
–  modułów telemetrycznych do monitorowania zmian przebiegu testu,
– standardowe i definiowane przez użytkownika protokoły testów wysiłkowych
– prezentacja mierzonych wielkości na tle wartości norm
– możliwość definiowania własnych parametrów i wprowadzania wzorów na wartości należne
– automatyczne lub manualne wyznaczanie progów aerobowego, anaerobowego RCP
– wyznaczanie VO2max
– gotowe do wydruku zdefiniowane raporty
– 9-io panelowy raport wg Wassermana zawierający 9 wykresów
– podsumowujący raport z danymi dla prostej i łatwej interpretacji
– zaawansowany system analizy danych z algorytmem oceny  diagnostycznej
– możliwość transmisji raportu badania do standardowych programów statystycznych
– oprogramowanie zgodne z Microsoft Windows
–  możliwość podglądu, w czasie rzeczywistym, wartości wybranych parametrów na tablecie lub smartfonie
– automatyczne sterowanie bieżniami ruchomymi lub ergometrami rowerowymi (w laboratorium)
– szeroki zakres wyboru typów sterowanych ergometrów rowerowych i bieżni ruchomych (w laboratorium)
–  opcjonalny moduły telemetrii z zasięgiem 2000m

Dziedziny zastosowania ergospirometru VO2maxTracker:

– wysiłkowe testy kardio-pulmonologiczne
– pulmonologia
– fizjologia wysiłku
– medycyna sportowa
– rehabilitacja kardiologiczna
– medycyna pracy
– intensywny nadzór
– medycyna naturalna i żywienia
– medycyna środowiskowa

Zaawansowana technologicznie konstrukcja małego przenośnego ergospirometru do kompleksowej diagnostyki:

Dzięki zastosowaniu niskooporowej głowicy pneumotachograficznej opatentowanej przez firmę MES, istnieje możliwość wielogodzinnego pomiaru wentylacji minutowej. Zamontowane analizatory CO2, O2 oraz system do bezprzewodowej rejestracji pulsu dają możliwość pełnego zapisu najważniejszych parametrów ergospirometrycznych. Urządzenie VO2maxTracker umożliwia zapis, w pamięci wewnętrznej, wysiłku o czasie trwania do 24 godzin. Wartości wybranych parametrów można obserwować w czasie rzeczywistym na ekranie tabletu lub smartfona (opcja).

Zarejestrowane wyniki są transmitowane do komputera w celu analizy, prezentacji graficznej, wydruku i archiwizacji. Urządzenie może również pracować w warunkach laboratoryjnych z bezpośrednim podglądem mierzonych wielkości. Obciążenia mogą być zadawane np. na ergometrze rowerowym, ruchomej bieżni i innych urządzeniach. W warunkach pracy laboratoryjnej system może być opcjonalnie wyposażony w 1-12 odprowadzeń EKG z pełną analizą wielkości, podglądem w czasie rzeczywistym i archiwizacją.

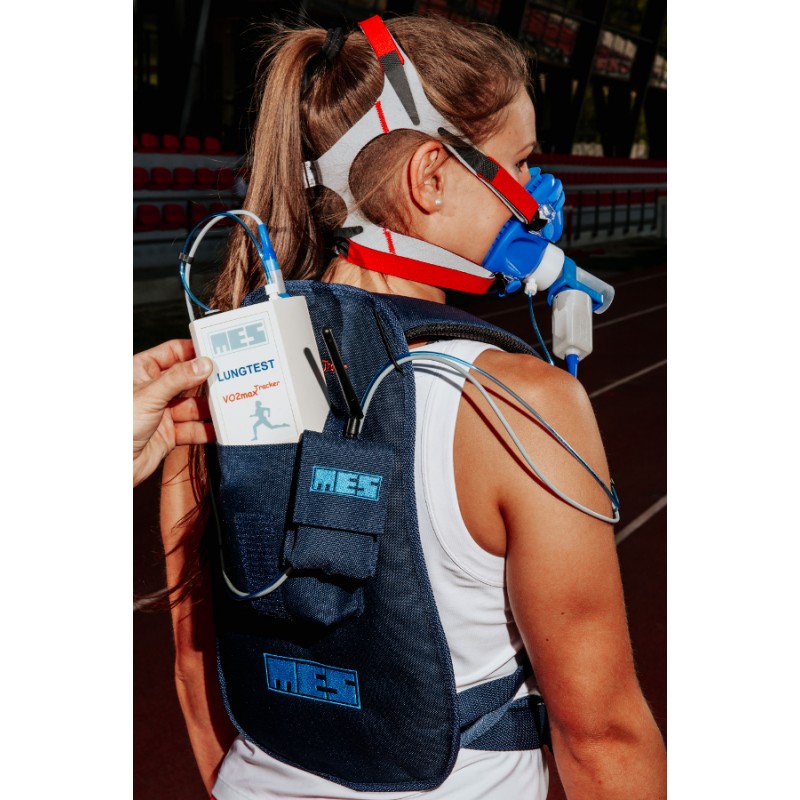

Masa urządzenia pomiarowego VO2maxTracker wynosi tylko 280g, natomiast masa urządzenia z  wewnętrznymi akumulatorami (4szt AA), gwarantującymi ciągłą pracę przez 12 godzin, wynosi 380g. VO2maxTracker może być umieszczony z przodu lub z tyłu badanej osoby, w specjalnym pasie.

Innowacyjność i nowoczesne rozwiązania w ergo spirometrze VO2maxTracker:

1) Opracowana i opatentowana przez MES głowica MES DV40 do pomiaru przepływu
2) Opracowane i opatentowane przez MES przyłącze głowicy MES DV40, do pomiaru przepływu powietrza, umożliwiające szybą i łatwą wymianę jej wymianę.
3) Opracowany i zgłoszony do Urzędu Patentowego układ cyfrowego przetwornika przepływu, umieszczonego bezpośrednio przy głowicy pneumitachogrqaficznej.

Zakres standardowego oprogramowania:

– badanie wysiłkowe układu oddechowego

mierzone wielkości:
t, VE, BF(RR), HR TV(VT), FeO2, FeCO2, PEO2, PECO2, VO2, VCO2, VE/VCO2(EQCO2),VE/VO2(EQO2) RQ(RER), VB/VT,AT,VO2/kg, VO2/kg/HR, MET, WATT(WORK), TTOT, TI, TE, TI/TE, TI/TTOT,  PEF, PIF, SpO2, PECO2, BR, VET, SUM, TV/TE, parametry długu tlenowego, O2 kinetics (T0,5VO2peak, τ63%ΔVO2), kalorymetria pośrednia

– cardiac output

parametry  (C(a-v)O2, CO, SV, HI, SVI, CI) obliczane podczas narastającego wysiłku (wg algorytmu Wassermana),

– system bezprzewodowej rejestracji tętna

Możliwość rozbudowy o dodatkowe opcje:

– pełny zakres badania spirometrycznego spełniającego zalecenia ERS/ATS, z pełną kontrolą jakości i poprawności przeprowadzonego badania.

Spirometria spoczynkowa:
VC, IC, ERV, TV, IRV, MV, BF

Krzywa przepływ-objętość:
FEV0.5, FEV0.75, FEV1, FEV2, FEV3, FEV6, FVC EX, PEF, MEF75, MEF50, MEF25, MEF@FRC, FEF75/85, FEF25/75, FEF 0.2-1.2, VPEF,  TPEF, FET, TPEF%FET, MEF50% FVC EX,  FEV1% FVC EX, FEV1% VC, FEV1/PEF, VCmax, FEV1% VCmax, FEV1% FEV3, FEV1% FEV6,  BEV, BEV%FVCex, TC25/50, MTT, AEX, FVC IN, FIV1, PIF, MIF50, FIT, TPIF, VPIF, TPIF%FIT, FEV1% FVC IN, MEF50/MIF50, PEF/PIF, FEV1/FIV1, FET%FIT, TTOT.

Maksymalna dowolna wentylacja minutowa:
MVV, BF, BR

– badanie wysiłkowe układu krążenia w oparciu o system 12 odprowadzeń EKG (tylko w laboratorium)
– ocena oksydacji substratów energetycznych
– moduł pulsoksymetru z analizą SpO2
– moduł nieinwazyjnego pomiaru ciśnienia krwi(tylko w laboratorium)
– oprogramowanie w środowisku Android (do smartfona lub tabletu) do obserwacji ośmiu  parametrów podczas testu  w czasie rzeczywistym)
– moduły telemetrii  o zasięgu do 2000m

Rozbudowany system generowania raportów z modułem oceny i interpretacji:

– 9-io panelowy raport wg Wassermana
– podsumowujący raport CPET z danymi dla prostej i łatwej interpretacji
– zdefiniowane typy raportów producenta oraz własne użytkownika

Dane techniczne modułu pomiarowego  VO2maxTracker:

Pomiar przepływu:

– głowica pomiarowa:                                    MES typ DV40(lub DV40e)
– przestrzeń martwa:                                      38 ml (lub 20ml)
– zakres przepływu:                                        +/-20l/s
– rozdzielczość  przepływu:                           1 ml/s
– rozdzielczość użytkowa przepływu:           10 ml/s
– zakres pomiaru objętości:                            0+/- 10 l (0-20 l)
– rozdzielczość użytkowa objętości:              10 ml
– dokładność pomiaru:                                   < 2%
– opór głowicy pomiarowej:                           < 0,9 cmH2O/l/s (przy przepływie 14 l/s)
– zakres mierzonej wentylacji:                       300 l

Analizator tlenu:                                         elektrochemiczny

– zakres pomiaru:                                           0-25%(0 – 100%)
– czas odpowiedzi:                                         t90 < 100ms
– dokładność:                                                 +/-0,02%
– rozdzielczość:                                              0.01%

Analizator dwutlenku węgla:            NDIR absorpcja podczerwieni

– zakres pomiaru:                                          0 – 10%(0-15%)
– czas odpowiedzi:                                         t90 < 90ms
– dokładność:                                                 +/-0,02%
– rozdzielczość:                                              0,01%

Dane ogólne

Ciężar urządzenia                                                                 280g
Wymiary:                                                                               150 x100 x 55 mm
Zasilanie                                                                                akumulatory AA 4 x 1,2V Ni-MH
Pobór mocy                                                                           1,5W

Ładowarka akumulatora:
– napięcie zasilania                                                                  230-240 V AC, 50Hz
– liczba  jednocześnie ładowanych akumulatorów            4

Warunki pracy:
– wilgotność 20-1005
– temperatura  -20 + 50
– ciśnienie atmosferyczne 550-1200 hPa

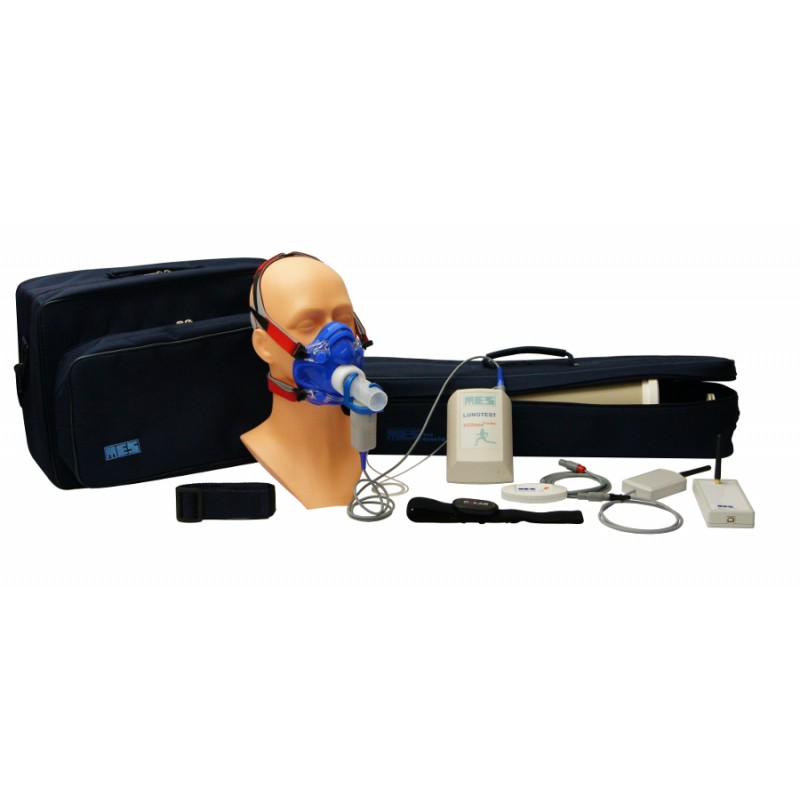

Standardowa dostawa obejmuje:

moduł pomiarowy z modułem Bluetooth i wbudowanymi odbiornikiem POLAR oraz czujnikiem ciśnienia atmosferycznego, uchwyt głowicy pneumotachograficznej z kablem i cyfrowym przetwornikiem przepływu oraz czujnikami wilgotności i temperatury otoczenia,  pompa 3l do cechowania objętości, butla z gazem do cechowania CO₂/O₂ reduktor do butli z gazem kalibracyjnym, głowice pneumotachograficzne do pomiaru wentylacji minutowej (10 szt.), maski  duża, średnia, mała z adapterami i czepkami, pas  i odbiornik POLAR, kabel USB, pas na moduł pomiarowy, walizka transportowa, akumulatory z ładowarką, zestaw komputerowy z drukarką, oprogramowanie ergospirometru, instrukcja obsługi.

Zalety głowicy pneumotachograficznej z cyfrowym przetwornikiem:

– przesyłanie kablem sygnału mierzonego  przepływu w postaci cyfrowej
– nie wymaga cechowania przed badaniem
– nie zmienia parametrów w czasie badania
– absolutnie powtarzalne parametry
– wysoka czułość i rozdzielczość
– sterylna dla każdego pacjenta
– łatwa sterylizacja w całości
– bez elementów ruchomych
– mała przestrzeń martwa
– małe opory przepływu
– bez układu grzania
– żywotność 10 tys. badań

Gwarantujemy użytkownikom nieodpłatne najnowsze wersje oprogramowania do zakupionych modułów pomiarowych w czasie i po okresie gwarancji.
