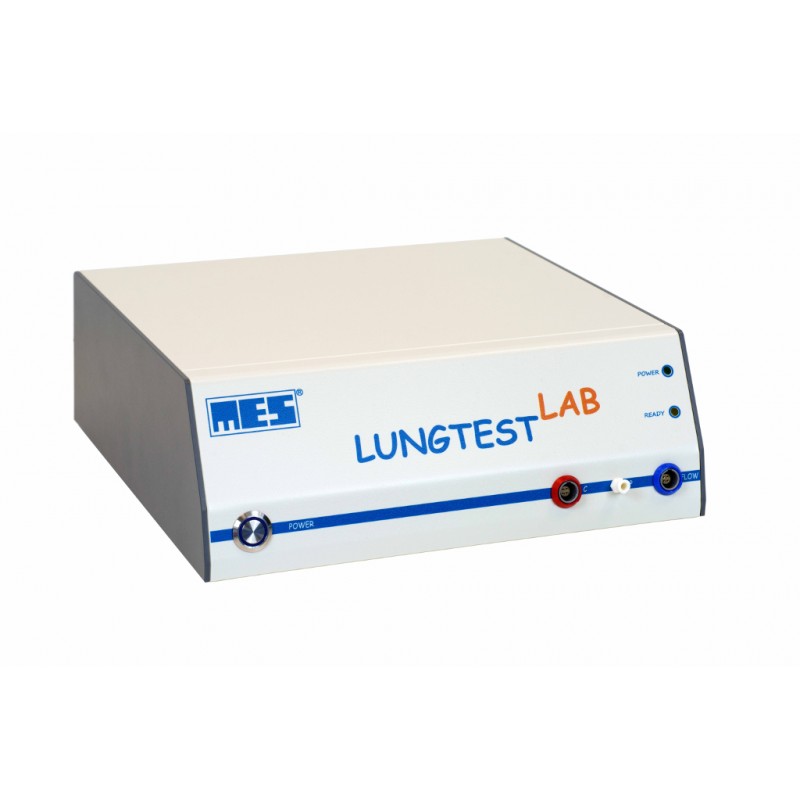

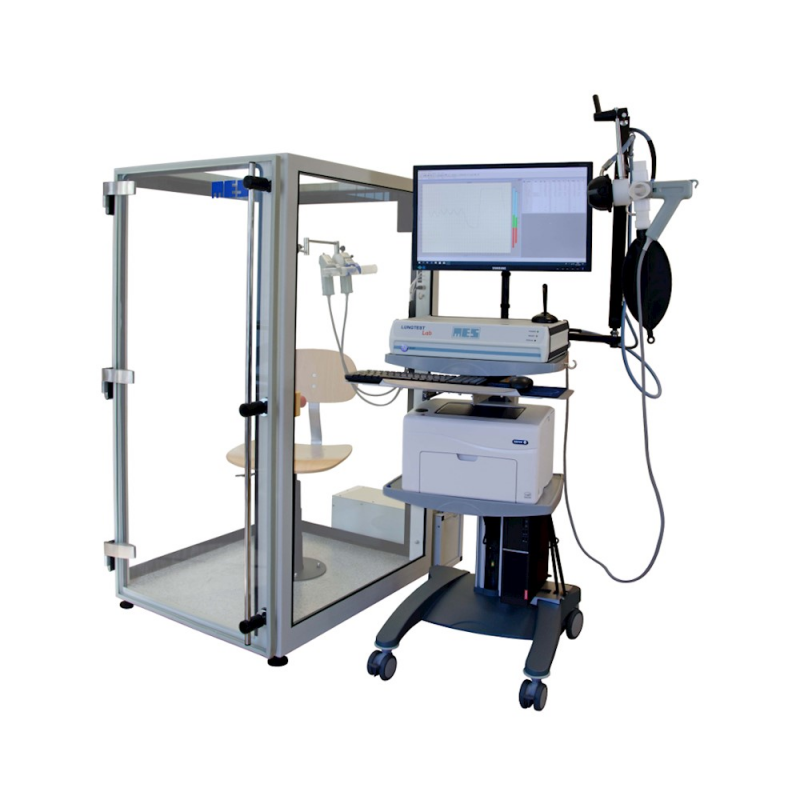

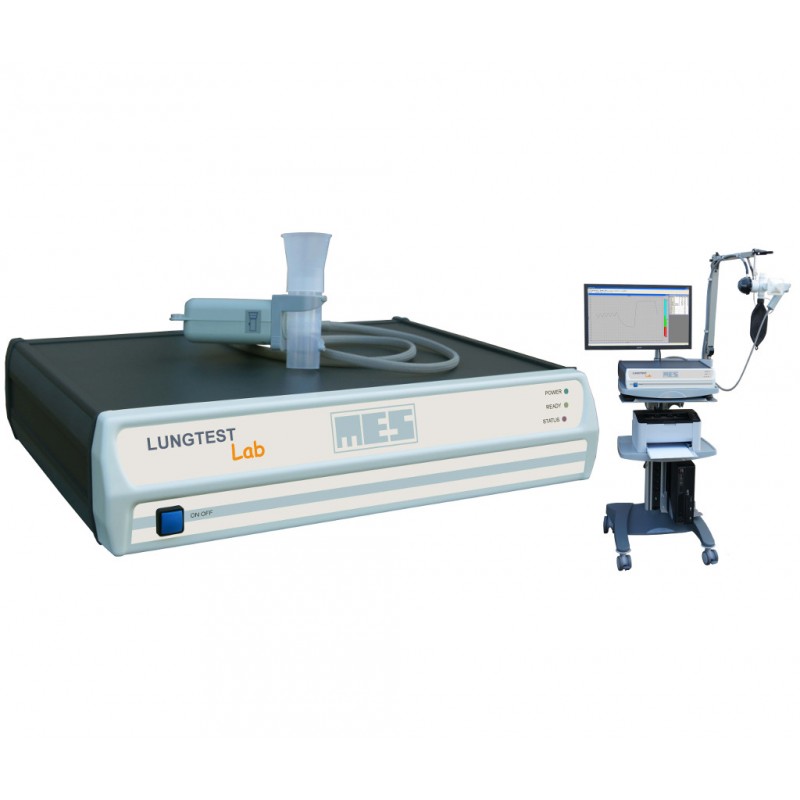

Modułowy System do badań spirometrycznych Lungtest Lab

System Lungtest Lab jest stacjonarnym, modułowym, zaawansowanym technologicznie urządzeniem przeznaczonym do wykonywania pełnego zakresu badań pulmonologicznych, wykorzystującym komputerową analizę przeprowadzonych pomiarów.

Modułowa budowa daje możliwość rozbudowania urządzenia do systemów umożliwiających wykonanie pełnej klinicznej diagnostyki w zakresie mechaniki oddychania.Poodstawowym elementem pomiarowym jest opatentowana głowica do pomiaru przepływu powietrza, która zapewnia pełne zabezpieczenie każdemu pacjentowi przed zakażeniem, grożącym podczas wykonywania badania. Konstrukcyjne zmniejszenie oporów przepływu powietrza wewnątrz głowicy gwarantuje osobom badanym zbliżone do fizjologicznych warunki oddychania. Oprogramowanie Lungtest Lab zostało zaimplementowane w systemie operacyjnym Windows. Koncepcja konstrukcji Lungtest Lab umożliwia tworzenie zestawów pomiarowych dla praktycznie dowolnych, indywidualnych wymagań użytkownika oraz zapewnia rozbudowę systemu o dodatkowe moduły pomiarowe, bez konieczności wysyłania posiadanego urządzenia do producenta.

Lungtest Lab jest zgodny z aktualnymi standardami ERS/ATS i jest stale aktualizowany, a najnowsze wersje oprogramowania są udostępniane bezpłatnie posiadaczom tego systemu.

Zcyfrowana głowica pneumotachograficzna i rezygnacja z przewodów powietrznych.

Wprowadziliśmy bardzo istotną zmianę w konstrukcji naszych urządzeń, która pozwoliła na rezygnację z przewodów powietrznych, doprowadzających sygnały różnicy ciśnień z króćców pomiarowych, naszej sprawdzonej przez lata głowicy pneumotachograficznej MES DV40, do czujnika umieszczonego w obudowie urządzenia. Opracowaliśmy i zarejestrowaliśmy w Urzędzie Patentowym RP wynalazek, którego istotą jest umieszczenie czujników ciśnienia wraz z przetwornikami cyfrowymi, bezpośredni przy głowicy pneumotachogreaficznej i przesyłanie kablem, sygnału mierzonego  przepływu w postaci cyfrowej, do głównego urządzenia. Możemy teraz powiedzieć, że dysponujemy cyfrową głowicą pneumotachograficzną, która będzie kluczowym elementem wszystkich naszych nowych urządzeń, w tym spirometru Lungtest Lab.

Podstawowe zalety:

– cyfrowy przetwornik przepływu, umieszczony przy głowicy pneumotachograficznej
– wyeliminowane przewody powietrzne w torze pomiaru przepływu  i sygnał cyfrowy  transmitowany kablem do urządzenia
– lekkie, niskooporowe głowice pneumotachograficzne, bez elementów ruchomych
– układ pomiaru przepływu z cyfrowym przetwornikiem przepływu, bez przewodów powietrznych
– głowice pneumotachograficzne wymienne, łatwo dezynfekowane i sterylizowane w całości
– natychmiastowa gotowość do pracy po wymianie głowicy pneumotachograficznej
– pomiar bez filtrów przeciwbakteryjnych, zawsze czystą i sterylną głowicą
– automatyczna, bieżąca kontrola poprawności wykonania badania wg standardów ERS i ATS
– automatyczna ocena jakości wykonanego poprawnie badania wg skali A-F
– automatyczna ocena próby rozkurczowej wg ERS z tekstowym komentarzem
– możliwość włączenia systemu automatycznej diagnozy dla badań klasy A lub B
– prezentacja graficzna wolnej spirometrii i natężonej krzywej przepływ – objętość w czasie rzeczywistym
– prezentacja graficzna badania w czasie rzeczywistym w trzech osiach: przepływ, objętość, czas
– możliwość prezentacji  krzywej przepływ-objętość na tle obrazu krzywej należnej w czasie rzeczywistym
– baza danych bez ograniczeń z szybkim wyszukiwaniem pacjentów i badań
– polskie normy dla dzieci opracowane w Instytucie Gruźlicy i Chorób Płuc w Rabce,
– możliwość obliczania liczby odchyleń standardowych i percentyli wartości należnych
– możliwość podglądu i wydruku do 55 wielkości spirometrycznych
– możliwość wyboru sposobu prezentacji wyników
– możliwość redakcji własnego raportu z badania
– porównywanie wyników z wartościami należnymi
– możliwość wyboru autora wartości należnych ( ERS, GLI, NHANES III, Kuster itp.)
– przejrzysty dla lekarza i zrozumiały dla dziecka system motywacyjny
– oprogramowanie zgodne z Microsoft Windows
– możliwość transmisji wyników badania do standardowych programów statystycznych
– najnowsze wersje oprogramowania w okresie gwarancji i po jej zakończeniu w cenie spirometru
– duża liczba dostępnych dodatkowych modułów pomiarowych

Innowacyjność i nowoczesne rozwiązania w systemie Lungtest LAB

1) Opracowana i opatentowana przez MES głowica MES DV40 do pomiaru przepływu
2) Opracowane i opatentowane przez MES przyłącze głowicy MES DV40, do pomiaru przepływu powietrza, umożliwiające szybą i łatwą wymianę jej wymianę.
3) Opracowany i opatentowany przez MES zamykacz przepływu powietrza.
4) Opracowany i zgłoszony do Urzędu Patentowego układ cyfrowego przetwornika przepływu, umieszczonego bezpośrednio przy głowicy pneumitachogrqaficznej.

Lungtest Lab –system diagnostyczny w najlepszej technologii

Lungtest Lab oferuje moduły do kompletnego wyposażenia laboratorium PFT i gwarantuje badania najwyższej jakości z niepodważalną powtarzalnością. Koncepcja konstrukcji Lungtest Lab umożliwia tworzenie zestawów pomiarowych dla praktycznie dowolnych, indywidualnych wymagań użytkownika oraz zapewnia rozbudowę systemu o dodatkowe moduły pomiarowe, bez konieczności wysyłania posiadanego urządzenia do producenta.

Nasz Użytkownik, który chciałby rozpocząć badania w zakresie podstawowej spirometrii, może zakupić podstawową wersję spirometru Lungtest Basic gwarantującą wykonanie pełnego badania spirometrycznego, ale stanowiącego bazę do budowy pełnego systemu Lungtest Lab.

Lungtest LAB z  wszystkimi aktualnie dostępnymi modułami:

– Spirometr
– Opory oddechowe metodą okluzji (RRS )
– Wzorzec oddychania
– Wzorzec oddychania E
– Obiektywny pomiar ograniczenia przepływów wydechowych
– Negative Expiratory Pressure (NEP)
– Maksymalne statyczne ciśnienia wdechowe i wydechowe ( PIPE)
– Pomiar czasu relaksacji przepony (DRT)
– Dyfuzja Single Breath
– FRC (Functional Residual Capacity)
– Podatność dynamiczna i statyczna (Compliance)
– Podatność dla niemowląt (Compliance wg odruchu Hering-Breuer)
– Prowokacja środkami wziewnymi (ISPA- Inhalacyjny System Prowokacji Alergologicznych)
– Prowokacja zimnym powietrzem (CAPS)
– Rhinomanometria
– Regulacja oddychania
– Elektroniczna automatyczna stacja pogodowa

Dane pacjenta

Spirometr umożliwia wprowadzenie następujących danych pacjenta:
imię, nazwisko, data urodzenia, waga, wzrost, płeć, numer identyfikacyjny
adres zamieszkania, miejsce pracy, zakład ubezpieczający, rodzaj schorzenia,
nazwisko lekarza prowadzącego, rozpoznanie, nr historii choroby, oddział szpitala,
nazwisko wykonującego badanie.

Zakres badań podstawowych

Spirometria:
VC, IC, ERV, TV, IRV, MV, BF

Krzywa przepływ-objętość:
FEV0.5, FEV0.75, FEV1, FEV2, FEV3, FEV6, FVC EX, PEF, MEF75, MEF50, MEF25, MEF@FRC, FEF75/85, FEF25/75, FEF 0.2-1.2, VPEF, TPEF, FET, TPEF%FET, MEF50% FVC EX,  FEV1% FVC EX, FEV1% VC, FEV1/PEF, VCmax, FEV1% VCmax, FEV1% FEV3, FEV1% FEV6,  BEV, BEV%FVCex, TC25/50, MTT, AEX, FVC IN, FIV1, PIF, MIF50, FIT, TPIF, VPIF, TPIF%FIT, FEV1% FVC IN, MEF50/MIF50, PEF/PIF, FEV1/FIV1, FET%FIT, TTOT.

Maksymalna dowolna wentylacja minutowa:
MVV, BF, BR

Badanie po podaniu leku

W przypadku wykonania pacjentowi powtórnego badania po podaniu leku wyniki drugiego badania są podawane w odniesieniu do wyników badania wykonanego przed podaniem leku. Każde badanie wstępne otrzymuje oznaczenie PRE a badanie po leku jest oznaczane POST w celu ułatwienia interpretacji zarejestrowanych wyników.

Wartości należne

Spirometr Lungtest Lab daje Użytkownikowi możliwość wyboru zestawu wartości należnych, dla parametrów spirometrycznych, z pośród  31 autorów ( ERS, GLI, NHANES III, Kuster, Hankinson, Falaschetti i inni). Oprogramowanie zapewnia porównywanie wyników wartościami należnymi, obliczanie wartości liczby odchyleń standardowych i percentyli.

Raport trendów

Raport trendów pozwala na wizualizację i wydruk zmian wartości parametrów, uzyskanych przez pacjenta w czasie wcześniejszych wizyt. Monitorowanie trendu zmian wartości mierzonych parametrów,  jest obrazowane w postaci tabeli wartości liczbowych i graficznej.

Baza danych

Spirometry Lungtest Lab wyposażone są w bazę danych umożliwiającą archiwizację, wyszukiwanie oraz opracowywanie wyników wykonanych badań. Możliwe jest przesyłanie wyników wybranych badań do standardowych programów statystycznych oraz zapisanie w formacie PDF. Opcjonalnie baza danych może współpracować z systemem sieciowym HL7.

Wydruki

Spirometr umożliwia wydruki wyników i porównań wyników na drukarce kolorowej lub jednobarwnej w formatach zaprojektowanych przez Użytkownika.

Pomiar przepływu i objętości:
– głowica pomiarowa MES typ DV40 (lub DV40e)
– przestrzeń martwa 38 ml (lub 20 ml)
– zakres przepływu ± 20 l/s
– rozdzielczość przepływu 1 ml/s
– rozdzielczość użytkowa przepływu 10 ml/s
– zakres pomiaru objętości 0 – ± 10 l (0 – 20 l)
– rozdzielczość użytkowa objętości 10 ml
– dokładność pomiaru < 2 %
– opór głowicy pomiarowej < 0,9 cm H2O/l/s (przy przepływie 14 l/s)
– zakres wentylacji minutowej 300 l/min
