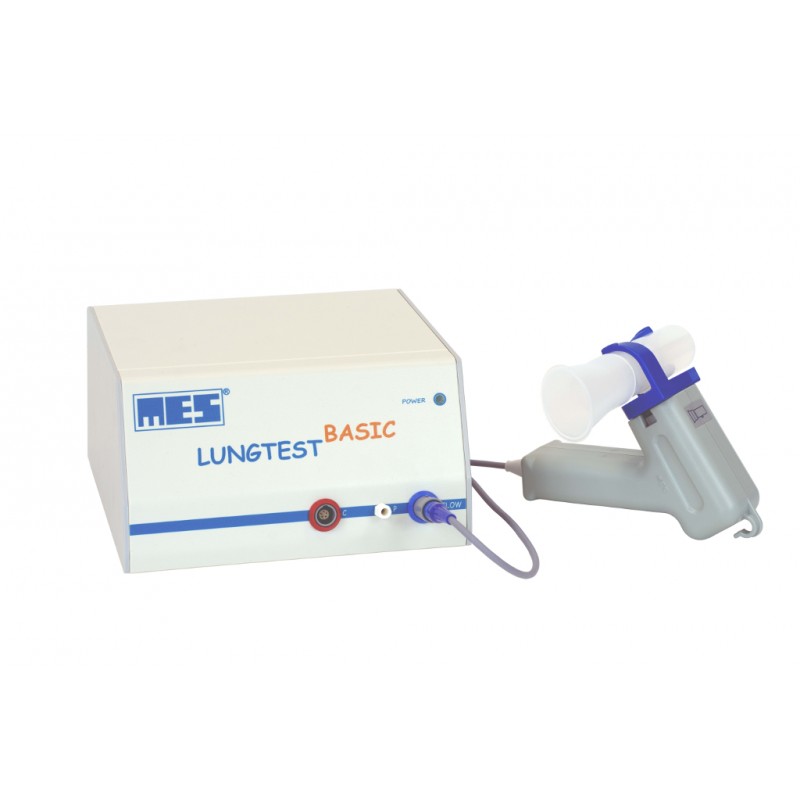

Spirometr Lungtest Basic

Spirometr Lungtest Basic jest małym stacjonarnym spirometrem obsługiwanym przez każdy komputer z zainstalowanym systemem operacyjnym Microsoft Windows.

help_outlineZapytaj o cenę produktu
Spirometr Lungtest Basic

Spirometr Lungtest Basic



Spirometr Lungtest Basic jest małym stacjonarnym spirometrem obsługiwanym przez każdy komputer z zainstalowanym systemem operacyjnym Microsoft Windows. Podstawowa wersja spirometru Lungtest Basic obejmuje tylko badania spirometrii wolnej, natężonej krzywej przepływ objętość oraz maksymalnej dowolnej wentylacji minutowej, ale może być bazą do  budowy pełnego sytemu PFT, poprzez dołączanie  modułów pomiarowych urządzenia Lungtest Lab. Spirometr Lungtest Basic spełnia wszystkie standardy ERS/ATS i jest znakomitym narzędziem dla dokładnych i wiarygodnych badań spirometrycznych w każdym szpitalu i gabinecie lekarskim.

Zcyfrowana głowica pneumotachograficzna i rezygnacja z przewodów powietrznych.

Wprowadziliśmy bardzo istotną zmianę w konstrukcji naszych urządzeń, która pozwoliła na rezygnację z przewodów powietrznych, doprowadzających sygnały różnicy ciśnień z króćców pomiarowych, naszej sprawdzonej przez lata głowicy pneumotachograficznej MES DV40, do czujnika umieszczonego w obudowie urządzenia. Opracowaliśmy i zarejestrowaliśmy w Urzędzie Patentowym RP wynalazek, którego istotą jest umieszczenie czujników ciśnienia wraz z przetwornikami cyfrowymi, bezpośredni przy głowicy pneumotachogreaficznej i przesyłanie kablem, sygnału mierzonego  przepływu w postaci cyfrowej, do głównego urządzenia.  Możemy teraz powiedzieć, że dysponujemy cyfrową głowicą pneumotachograficzną, która będzie kluczowym elementem wszystkich naszych nowych urządzeń, w tym spirometru Lungtest Basic.

Lungtest Basic – spirometr w najlepszej technologii

Szanowny Użytkowniku, jeśli szukasz spirometru spełniającego wszystkie wymagania urządzenia diagnostycznego, a zarazem nie zajmującego dużej przestrzeni Twojego gabinetu, spirometr Lungtest Basic spełni Twoje oczekiwania. Ten mały, technologicznie zaawansowany, stacjonarny, ale łatwy do przeniesienia spirometr jest wyposażony w bardzo dobrze dopracowane oprogramowanie, które zapewni Ci nawet więcej niż oczekujesz w zakresie możliwości pomiarowych i zarządzania danymi.

Spirometr Lungtest Basic, przystosowany do współpracy z  zcyfrowaną głowicą MES DV 40  do pomiaru przepływu, zapewni Ci bardzo wysoką pewność w zakresie nadzoru nad  kontrolą infekcyjności oraz uproszczenie obsługi ze względu na brak wymaganych kalibracji i wygrzewania  głowic pomiarowych pomiędzy kolejnymi pacjentami. Spirometr jest połączony z komputerem poprzez złącze USB, a podstawowa konfiguracja zapewnia wykonanie pełnego badania spirometrycznego, zarówno wolnego jak i natężonego, testu MVV oraz  automatycznie ocenianej sekwencji testów przed i po leku.

Innowacyjność i nowoczesne rozwiązania w urządzeniu LUNGTEST Basic

1/Opracowana i opatentowana przez MES głowica MES DV40 do pomiaru przepływu
2/Opracowane i opatentowane przez MES przyłącze głowicy MES DV40, do pomiaru przepływu powietrza, umożliwiające szybą i łatwą wymianę jej wymianę.
3/Opracowana i zgłoszona w Urzędzie Patentowym RP cyfryzacja głowicy MES DV40

Podstawowe zalety:

–  lekkie, niskooporowe głowice pneumotachograficzne, bez elementów ruchomych
– układ pomiaru przepływu z cyfrowym przetwornikiem przepływu, bez przewodów powietrznych
– głowice pneumotachograficzne wymienne, łatwo dezynfekowane i sterylizowane w całości
– natychmiastowa gotowość do pracy po wymianie głowicy pneumotachograficznej
– pomiar bez filtrów przeciwbakteryjnych, zawsze czystą i sterylną głowicą
– automatyczna, bieżąca kontrola poprawności wykonania badania wg standardów ERS i ATS
– automatyczna ocena jakości wykonanego poprawnie badania wg skali A-F
– automatyczna ocena próby rozkurczowej wg ERS z tekstowym komentarzem
– możliwość włączenia systemu automatycznej diagnozy dla badań klasy A lub B
– prezentacja graficzna wolnej spirometrii i natężonej krzywej przepływ – objętość w czasie rzeczywistym
– prezentacja graficzna badania w czasie rzeczywistym w trzech osiach: przepływ, objętość, czas
– możliwość prezentacji  krzywej przepływ-objętość na tle obrazu krzywej należnej w czasie rzeczywistym
– baza danych bez ograniczeń z szybkim wyszukiwaniem pacjentów i badań
– polskie normy dla dzieci opracowane w Instytucie Gruźlicy i Chorób Płuc w Rabce,
– możliwość obliczania liczby odchyleń standardowych i percentyli wartości należnych
– możliwość podglądu i wydruku do 55 wielkości spirometrycznych
– możliwość wyboru sposobu prezentacji wyników
– możliwość redakcji własnego raportu z badania
– porównywanie wyników z wartościami  należnymi
– możliwość˝wyboru autora wartości należnych ( ERS, GLI, NHANES III, Kuster itp.)
– przejrzysty dla lekarza i zrozumiały dla dziecka system motywacyjny
– oprogramowanie zgodne z Microsoft Windows
– możliwość transmisji wyników badania do standardowych programów statystycznych
– najnowsze wersje oprogramowania w okresie gwarancji i po jej zakończeniu w cenie spirometru
– duża liczba dostępnych dodatkowych modułów pomiarowych

Standardowy zakres badań i wyznaczane parametry

Spirometria:

VC, IC, ERV, TV, IRV, MV, BF

Krzywa przepływ-objętość:

FEV0.5, FEV0.75, FEV1, FEV2, FEV3, FEV6, FVC EX, PEF, MEF75, MEF50, MEF25, MEF@FRC, FEF75/85, FEF25/75, FEF 0.2-1.2, VPEF,  TPEF, FET, TPEF%FET, MEF50% FVC EX,  FEV1% FVC EX, FEV1% VC, FEV1/PEF, VCmax, FEV1% VCmax, FEV1% FEV3, FEV1% FEV6,  BEV, BEV%FVCex, TC25/50, MTT, AEX, FVC IN, FIV1, PIF, MIF50, FIT, TPIF, VPIF, TPIF%FIT, FEV1% FVC IN, MEF50/MIF50, PEF/PIF, FEV1/FIV1, FET%FIT, TTOT.

Maksymalna dowolna wentylacja minutowa:

MVV, BF, BR

Dane pacjenta

Spirometr Lungtest Basic umożliwia wprowadzenie następujących danych pacjenta:

imię, nazwisko, data urodzenia, waga, wzrost, płeć, numer identyfikacyjny

Badanie po podaniu leku

W przypadku wykonania pacjentowi powtórnego badania po podaniu leku wyniki drugiego badania są podawane w odniesieniu do wyników badania wykonanego przed podaniem leku. Każde badanie wstępne otrzymuje oznaczenie PRE a badanie po leku jest oznaczane POST w celu ułatwienia interpretacji zarejestrowanych wyników.

Wartości należne

Spirometr Lungtest Basic daje Użytkownikowi możliwość wyboru zestawu wartości należnych, dla parametrów spirometrycznych, z pośród  31 autorów ( ERS, GLI, NHANES III, Kuster, Hankinson, Falaschetti i inni). Oprogramowanie zapewnia porównywanie wyników wartościami należnymi, obliczanie wartości liczby odchyleń standardowych i percentyli.

Raport trendów

Raport trendów pozwala na wizualizację i wydruk zmian wartości parametrów, uzyskanych przez pacjenta w czasie wcześniejszych wizyt. Monitorowanie trendu zmian wartości mierzonych parametrów,  jest obrazowane w postaci tabeli wartości liczbowych i graficznej.

Baza danych

Spirometry Lungtest Basic wyposażone są w bazę danych umożliwiającą archiwizację, wyszukiwanie oraz opracowywanie wyników wykonanych badań. Możliwe jest przesyłanie wyników wybranych badań do standardowych programów statystycznych oraz zapisanie w formacie PDF. Opcjonalnie baza danych może współpracować z systemem sieciowym HL7.

Wydruki

Spirometr umożliwia wydruki wyników i porównań wyników na drukarce kolorowej lub jednobarwnej w formatach zaprojektowanych przez Użytkownika.

Dodatkowe moduły pomiarowe instalowane w obudowie Lungtest Basic

Uzyskanie niezbędnej współpracy pacjenta z personelem obsługującym spirometr jest czasem  niemożliwe ( małe dzieci, osoby z ograniczoną percepcją, osoby świadomie unikające współpracy, pacjenci nieprzytomni itp.) i z pomocą przychodzą inne, obiektywne metody badań w zakresie mechaniki oddychania, które nie wymagają współpracy ze strony badanego.

– RRS (Respiratory Resistance) opory oddechowe metodą okluzji
– Wzorzec Oddechowy
– Wzorzec Oddechowy z P0.1
– DRT (Diaphragm Relaxation Time) czas relaksacji przepony
– PIPE ( PeakPressure Inspiration PeakPressure Expiration) pomiar szczytowych ciśnień wdechowego i wydechowego

Moduł pomiarów RRS (Respiratory Resistance) – oporów oddechowych metodą okluzji z zastosowaniem wymiennego zamykacza przepływu

Pomiar oporów oddechowych (respiratory resistance) RRS jest przeprowadzany w metodą przerywania przepływu. Metoda przerywania przepływu polega na szybkim zamknięciu drogi przepływu powietrza podczas swobodnego, spokojnego oddechu. Zamykacz zostaje zamknięty na okres 100 ms lub dłuższy, a po jego otwarciu dokonuje się pomiaru wielkości przepływu i ciśnienia.

Unikalne rozwiązanie zamykacza przepływu (opracowanie i patent MES Sp. z o.o.)

Wymienne zamykacze, podobnie jak głowice pneumotachograficzne naszej produkcji, są wymieniane i sterylizowane w całości. Wymiana zamykacza i głowicy następuje zawsze przed przystąpieniem do badania nowego pacjenta. Wymiana i sterylizacja zamykaczy jest możliwa bez konieczności dokonywania skomplikowanego demontażu elementów składowych.

Zalety nowej konstrukcji zamykacza przepływu:

– sterylny zamykacz dla każdego pacjenta
– łatwa dezynfekcja i sterylizacja zamykacza w całości
– mała przestrzeń martwa zamykacza
– zamykacz niewrażliwy na zawilgocenie
– napęd zamykacza umieszczony w ergonomicznej obudowie
– szybka i łatwa wymiana zamykacza
– uniwersalna konstrukcja do stosowania w badaniach RRS, P0.1, bodypletyzmografia

Moduł pomiaru wzorca oddychania / wzorca oddychania z P01.

Nowoczesny system diagnostyczny zapewniający obiektywne pomiary w zakresie mechaniki oddychania, nie wymagający współpracy ze strony pacjenta. Badanie jest bardzo proste i  polega na rejestracji spokojnych oddechów przez kilka minut. Pacjent nie otrzymuje żadnych poleceń, poza jednym: powinien  oddychać „normalnie”, w swój specyficzny sposób. Dodatkową zaletą są wprowadzone już wartości należne, opracowane przez IGiChP z Warszawy, dla wersji dla dorosłych. System pomiarowy może stanowić wstępną próbę określenia rodzaju schorzenia, bez podania jego stopnia. Wersję podstawową można rozbudować o dodatkowy pomiar napędu oddechowego poprzez badanie wartości ciśnienia P0.1, z wykorzystaniem wymiennych zamykaczy.

Moduł PIPE – pomiaru szczytowego ciśnienia wdechowego  i wydechowe

Badanie maksymalnych statycznych ciśnień wdechowych i wydechowych jest prostą, nieinwazyjną oraz łatwo tolerowaną przez pacjentów metodą określania siły mięśni wdechowych i wydechowych. Badanie maksymalnych ciśnień wdechowych i wydechowych przeprowadzane jest za pomocą specjalnej głowicy blokującej przepływ podczas manewru natężonego wdechu lub wydechu.

Moduł DRT( Diaphragm Relaxation Time ) do pomiar czasu relaksacji.

W prowadzeniu profesjonalnej gimnastyki oddechowej obejmującej trening mięśnia przepony,  niezbędny jest system do nieinwazyjnego pomiaru czasu relaksacji przepony, którym można sprawdzać efekty takiego treningu. Pomiar czasu relaksacji przepony jest dokładną metodą oznaczania stanu czynnościowego mięśnia przepony i może być stosowany do oceny wpływu na przeponę różnych metod leczenia.

Moduł automatyczego pomiaru warunków otoczenia

Według obowiązujących standardów wszystkie wartości mierzonych objętości oraz ich wartości należne podawane są dla warunków BTPS. Ponieważ badania odbywają się w warunkach ATP, niezbędne jest przeliczenie mierzonych objętości  z warunków ATP na BTPS. Elektroniczny moduł automatycznego pomiaru warunków otoczenia umożliwia ciągły pomiar temperatury, wilgotności i ciśnienia atmosferycznego, w pracowni spirometrycznej.

Baza do budowy laboratorium PFT

Spirometr Lungtest Basic spirometr może być bazą do budowy systemu PFT, a to oznacza, że może być połączony z wszystkimi modułami pomiarowymi urządzenia Lungtest Lab i współpracować z nimi on line. Tego typu rozwiązanie daje Użytkownikowi  możliwość rozbudowy spirometru o dodatkowe, wymagane moduły pomiarowe, bez konieczności wysyłania spirometru Lungtest Basic do producenta.

Moduły pomiarowe urządzenia Lungtest Lab do budowy systemu PFT

– Bodypletyzmografia dla dzieci i dorosłych
– Dyfuzja Single Breath
– FRC (Functional Residual Capacity)
– Podatność dynamiczna i statyczna (Compliance)
– Prowokacja środkami wziewnymi (ISPA- Inhalacyjny System Prowokacji Alergologicznych)
– Prowokacja zimnym powietrzem (CAPS -Cold Air Provocation System)
– Regulacja oddychania
– Obiektywny pomiar ograniczenia przepływów wydechowych  (NEP – Negative Expiratory Pressure)

Specyfikacja techniczna:

Głowica pomiarowa przepływu                     MES DV 40
MES DV 40 przestrzeń martwa                    38ml
MES DV 40 opór                                          < 0,9 cmH2O przy 14 l/s
Zakres pomiaru przepływu                            +/- 20 l/s
Dokładność pomiaru przepływu                    < 2%
Rozdzielczość pomiaru przepływu                2,4ml/sec
Zakres pomiaru objętości                               +/- 10 l
Dokładność pomiaru objętości                      < 2%
Rozdzielczość pomiaru objętości                     5 ml
Zasilanie                                                        230V 50 Hz
Moc                                                               15 VA
Wymiary obudowy                                        205x140x50 mm
Ciężar (bez komputera i drukarki)                 0,7 kg
Dopuszczalne warunki pracy :

  • wilgotność 20-100%

  • temperatura -10- +50C

  • ciśnienie atmosferyczne 550-1200 hPa

Zalety głowicy pneumotachograficznej z cyfrowym przetwornikiem:

– przesyłanie kablem sygnału mierzonego  przepływu w postaci cyfrowej
– nie wymaga cechowania przed badaniem
– nie zmienia parametrów w czasie badania
– absolutnie powtarzalne parametry
– wysoka czułość i rozdzielczość
– sterylna dla każdego pacjenta
– łatwa sterylizacja w całości
– bez elementów ruchomych
– mała przestrzeń martwa
– małe opory przepływu
– bez układu grzania
– żywotność 10 tys. badań
