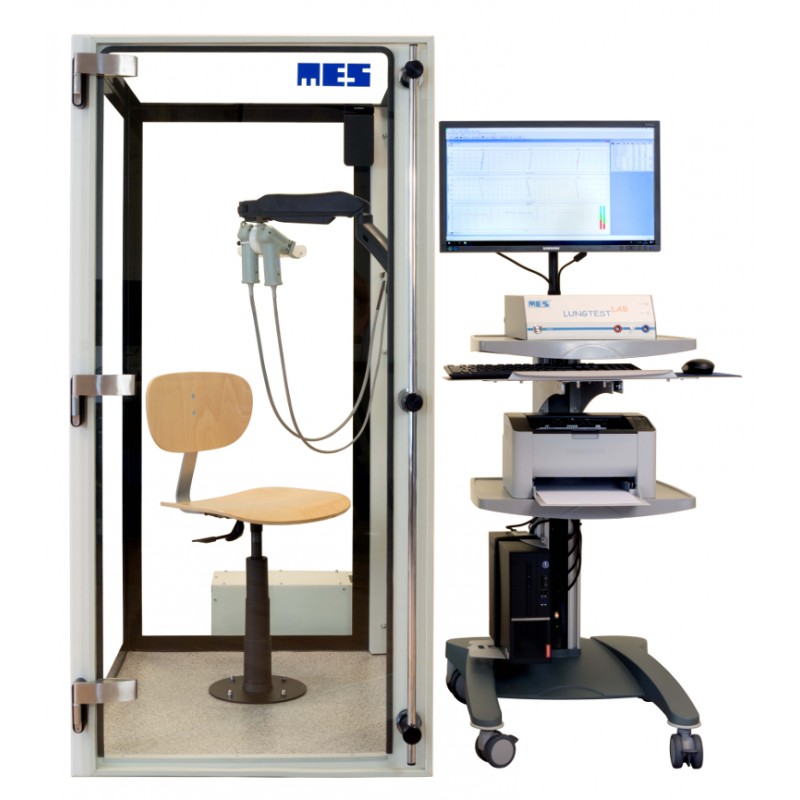

Urządzenie do badań bodypletyzmograficznych Lungtest Lab Body

System do badań bodypletyzmograficznych Lungtest Lab Body jest stacjonarnym  urządzeniem rzeznaczonym do wykonywania  badań bodypletyzmograficznych dzieciom od 3-go roku życia i dorosłym.  Urządzenie wykorzystuje komputerową analizę przeprowadzonych pomiarów. Oprogramowanie Lungtest LabBody zostało zaimplementowane w systemie operacyjnym Windows. Lungtest Lab Body jest zgodny z aktualnymi standardami ERS/ATS i jest stale aktualizowany, a najnowsze wersje oprogramowania są udostępniane bezpłatnie posiadaczom tego systemu.

Zcyfrowana głowica pneumotachograficzna i rezygnacja z przewodów powietrznych.

Wprowadziliśmy bardzo istotną zmianę w konstrukcji naszych urządzeń, która pozwoliła na rezygnację z przewodów powietrznych, doprowadzających sygnały różnicy ciśnień z króćców pomiarowych, naszej sprawdzonej przez lata głowicy pneumotachograficznej MES DV40, do czujnika umieszczonego w obudowie urządzenia. Opracowaliśmy i zarejestrowaliśmy w Urzędzie Patentowym RP wynalazek, którego istotą jest umieszczenie czujników ciśnienia wraz z przetwornikami cyfrowymi, bezpośredni przy głowicy pneumotachogreaficznej i przesyłanie kablem, sygnału mierzonego  przepływu w postaci cyfrowej, do głównego urządzenia. Możemy teraz powiedzieć, że dysponujemy cyfrową głowicą pneumotachograficzną, która będzie kluczowym elementem wszystkich naszych nowych urządzeń, w tym spirometru Lungtest Lab.

Podstawowe zalety:

– cyfrowy przetwornik przepływu, umieszczony przy głowicy pneumotachograficznej
– wyeliminowane przewody powietrzne w torze pomiaru przepływu  i sygnał cyfrowy  transmitowany kablem do urządzenia
–  lekkie, niskooporowe głowice pneumotachograficzne, bez elementów ruchomych
– układ pomiaru przepływu z cyfrowym przetwornikiem przepływu, bez przewodów powietrznych
– głowice pneumotachograficzne wymienne, łatwo dezynfekowane i sterylizowane w całości
– natychmiastowa gotowość do pracy po wymianie głowicy pneumotachograficznej
– pomiar bez filtrów przeciwbakteryjnych, zawsze czystą i sterylną głowicą
– automatyczna, bieżąca kontrola poprawności wykonania badania wg standardów ERS i ATS
– automatyczna ocena jakości wykonanego poprawnie badania wg skali A-F
– automatyczna ocena próby rozkurczowej wg ERS z tekstowym komentarzem
– możliwość włączenia systemu automatycznej diagnozy dla badań klasy A lub B
– prezentacja graficzna wolnej spirometrii i natężonej krzywej przepływ – objętość w czasie rzeczywistym
– prezentacja graficzna badania w czasie rzeczywistym w trzech osiach: przepływ, objętość, czas
– możliwość prezentacji  krzywej przepływ-objętość na tle obrazu krzywej należnej w czasie rzeczywistym
– baza danych bez ograniczeń z szybkim wyszukiwaniem pacjentów i badań
– polskie normy dla dzieci opracowane w Instytucie Gruźlicy i Chorób Płuc w Rabce,
– możliwość obliczania liczby odchyleń standardowych i percentyli wartości należnych
– możliwość podglądu i wydruku do 55 wielkości spirometrycznych
– możliwość wyboru sposobu prezentacji wyników
– możliwość redakcji własnego raportu z badania
– porównywanie wyników z wartościami należnymi
– możliwość wyboru autora wartości należnych ( ERS, GLI, NHANES III, Kuster itp.)
– przejrzysty dla lekarza i zrozumiały dla dziecka system motywacyjny
– oprogramowanie zgodne z Microsoft Windows
– możliwość transmisji wyników badania do standardowych programów statystycznych
– najnowsze wersje oprogramowania w okresie gwarancji i po jej zakończeniu w cenie spirometru
– duża liczba dostępnych dodatkowych modułów pomiarowych

Innowacyjność i nowoczesne rozwiązania w systemie Lungtest LAB

1) Opracowana i opatentowana przez MES głowica MES DV40 do pomiaru przepływu
2) Opracowane i opatentowane przez MES przyłącze głowicy MES DV40, do pomiaru przepływu powietrza, umożliwiające szybą i łatwą wymianę jej wymianę.
3) Opracowany i opatentowany przez MES zamykacz przepływu powietrza.
4) Opracowany i zgłoszony do Urzędu Patentowego układ cyfrowego przetwornika przepływu, umieszczonego bezpośrednio przy głowicy pneumitachogrqaficznej.

Badanie bodypletyzmograficzne dla dzieci i dorosłych
łatwe w wykonaniu i  ważne w pełnej diagnostyce układu oddechowego.

Zasadniczym podzespołem systemu bodypletyzmograficznego jest zamykana kabina, z kontrolowaną szczelnością, w której umieszcza się  pacjenta i podłącza się go, za pomocą ustnika, do głowicy pneumotachograficznej. Rejestrowane są zmiany ciśnień powstałe na skutek ruchów klatki piersiowej , zmiany ciśnień w jamie ustnej podczas zamknięcia zastawki oraz zmiany przepływów mierzone pneumotachografem. Zasada pletyzmografii wykorzystuje prawo Boyla, które mówi, że w stałej temperaturze iloczyn ciśnienia i objętości jest wielkością stałą. Ponieważ najczęściej stosuje się pletyzmografy stałoobjętościowe, rejestracja zmian ciśnień kabinowych w zależności od ruchów klatki piersiowej jest odstawowym zadaniem systemu bodypletyzmograficznego. System Lungtest LabBody  również wykorzystuje metodę pletyzmografii stało-objętościowej.

Podczas spokojnego oddechu system mierzy  zmiany ciśnienia kabinowego oraz  przepływy przez pnumotachometr i dzięki temu możliwe jest obliczenie oporów oddechowych. W celu zmierzenia FRC pacjent nadal oddycha spokojnie przez ustnik z pneumotachografem. Po skończeniu wydechu automatycznie zamyka się zapadka odcinająca dopływ powietrza do ustnika. Pomimo to pacjent nadal wykonuje ruchy oddechowe powodujące wahania ciśnienia w jamie ustnej i w kabinie. Zmierzone zmiany ciśnień w jamie ustnej oraz ciśnienia w kabinie ,przekształconego na zmianę objętości, dają możliwość obliczenia objętości, przy której nastąpiło zamknięcie zastawki. Wyznaczona objętość odpowiada wartości FRC. Pomiar tą metodą zapewnia niezależność uzyskanej wartości FRC od zaburzeń wentylacji.

Podstawowymi zaletami pletyzmografii całego ciała są:

– badanie odbywa się w warunkach spokojnego oddychania i praktycznie nie trzeba wymuszać na pacjencie konieczności współpracy
– kabina bodypletyzmograficzna umożliwia pomiar nawet bardzo małych zmian objętości, przepływów i ciśnień pozwalających na obliczenie wielkości oporu dróg oddechowych i czynnościowej pojemności zalegającej
– metodą pletyzmograficzna zapewnia niezależność uzyskanej wartości FRC od zaburzeń wentylacji

Unikalne rozwiązanie!

MES Sp. z o. o w produkowanej aparaturze główny nacisk kładzie na zabezpieczenie pacjenta przed zakażeniami. Opatentowana przez nas głowica pneumotachograficzna daje możliwość stosowania dla każdego pacjenta sterylnych elementów pomiarowych w trakcie wykonywania podstawowych badań spirometrycznych. Rozwinięciem idei, łatwej sterylizacji elementów używanych podczas badań z zakresu mechaniki oddychania, jest nowa konstrukcja zamykacza, która zastępuje tradycyjny zamykacz (shutter) stosowany do kontrolowanego zamykania oddechu w badaniach RRS, P0.1 i bodypletyzmografii, Niskie koszty zamykaczy montowanych do napędu pozwolą użytkownikom na bezpieczne wykonywanie, w krótkim okresie czasu, badań wielu pacjentom, bez konieczności dokonywania długich przerw na demontaż, mycie i sterylizację zamykacza.

Zalety nowej konstrukcji zamykacza:

– uniwersalna konstrukcja do stosowania w badaniach  bodypletyzmograficznych, RRS, P0.1,
– sterylny dla każdego pacjenta
– łatwa sterylizacja w całości
– mała przestrzeń martwa
– małe opory dla przepływu powietrza
– niska cena elementów wymiennych
– napęd zamykacza umieszczony w ergonomicznej obudowie
– szybka i łatwa wymiana
– niewrażliwy na zawilgocenie

Dane pacjenta

Lungtest LabBody  umożliwia wprowadzenie następujących danych pacjenta:
imię, nazwisko, data urodzenia, waga, wzrost, płeć, numer identyfikacyjny
adres zamieszkania, miejsce pracy, zakład ubezpieczający, rodzaj schorzenia,
nazwisko lekarza prowadzącego, rozpoznanie, nr historii choroby, oddział szpitala,
nazwisko wykonującego badanie.

Zakres badań podstawowych

Spirometria:
VC, IC, ERV, TV, IRV, MV, BF

Krzywa przepływ-objętość:
FEV0.5, FEV0.75, FEV1, FEV2, FEV3, FEV6, FVC EX, PEF, MEF75, MEF50, MEF25, MEF@FRC, FEF75/85, FEF25/75, FEF 0.2-1.2, VPEF, TPEF, FET, TPEF%FET, MEF50% FVC EX,  FEV1% FVC EX, FEV1% VC, FEV1/PEF, VCmax, FEV1% VCmax, FEV1% FEV3, FEV1% FEV6,  BEV, BEV%FVCex, TC25/50, MTT, AEX, FVC IN, FIV1, PIF, MIF50, FIT, TPIF, VPIF, TPIF%FIT, FEV1% FVC IN, MEF50/MIF50, PEF/PIF, FEV1/FIV1, FET%FIT, TTOT.

Maksymalna dowolna wentylacja minutowa:
MVV, BF, BR

Bodypletyzmografią umożliwia pomiar wartości:
Rtot, Rex, Rin, Rpeak, Gtot, SRtot,  Sgtot, TLC, VC, IC, ERV, RV, ITGV, ITGV(FRC), RV% TLC,  RV, TLC, ITGV% TLC.

Badanie po podaniu leku

W przypadku wykonania pacjentowi powtórnego badania po podaniu leku wyniki drugiego badania są podawane w odniesieniu do wyników badania wykonanego przed podaniem leku. Każde badanie wstępne otrzymuje oznaczenie PRE a badanie po leku jest oznaczane POST w celu ułatwienia interpretacji zarejestrowanych wyników.

Wartości należne

Spirometr Lungtest LabBody  daje Użytkownikowi możliwość wyboru zestawu wartości należnych, dla parametrów spirometrycznych, z pośród  31 autorów ( ERS, GLI, NHANES III, Kuster, Hankinson, Falaschetti i inni). Oprogramowanie zapewnia porównywanie wyników wartościami należnymi, obliczanie wartości liczby odchyleń standardowych i percentyli.

Raport trendów

Raport trendów pozwala na wizualizację i wydruk zmian wartości parametrów, uzyskanych przez pacjenta w czasie wcześniejszych wizyt. Monitorowanie trendu zmian wartości mierzonych parametrów,  jest obrazowane w postaci tabeli wartości liczbowych i graficznej.

Baza danych

Spirometry Lungtest Lab wyposażone są w bazę danych umożliwiającą archiwizację, wyszukiwanie oraz opracowywanie wyników wykonanych badań. Możliwe jest przesyłanie wyników wybranych badań do standardowych programów statystycznych oraz zapisanie w formacie PDF. Opcjonalnie baza danych może współpracować z systemem sieciowym HL7.

Wydruki

Spirometr umożliwia wydruki wyników i porównań wyników na drukarce kolorowej lub jednobarwnej w formatach zaprojektowanych przez Użytkownika.

Moduł automatyczego pomiaru warunków otoczenia

Nowoczesne systemy spirometryczne, w których stosuje się sterylną głowicę pneumotachograficzną i każdy pacjent otrzymuje na czas badania czysty ustnik oraz wymienną głowicę, nie wymagają przeprowadzania codziennej procedury cechowania. Fabrycznie cechowane głowice firmy MES mają bardzo powtarzalne parametry techniczne. Firma MES gwarantuje, że różnice pomiędzy cechowanymi głowicami w zakresie pomiaru objętości i przepływu nie są większe niż 0,5% i na poprawność pomiaru wpływ mają prawidłowo wpisane warunki otoczenia oraz dobrze przeprowadzony test.

Dane techniczne systemu pomiarowego Lungtest LabBody

Pomiar przepływu i objętości:
– głowica pomiarowa:                                                MES typ DV40
– przestrzeń martwa:                                                  38 ml
– zakres przepływu:                                                    ± 20 l/s)
– rozdzielczość  przepływu:                                       2,4 ml/s
– rozdzielczość użytkowa przepływu:                       10 ml/s
– zakres pomiaru objętości:                                        0 +/- 10 l (0-20 l)
– rozdzielczość użytkowa objętości:                          10 ml
– dokładność pomiaru:                                               < 2%
– opór głowicy pomiarowej:                                       < 0,9 cmH2O/l/s (przy przepływie14 l/s)

Kabina bodypletyzmograficzna:
Zasada pomiaru                                 stała objętość
Objętość kabiny                                 940 l
Wymiary                                            785 x 895 x 1550
Ciężar kabiny                                     125kg
Wykonanie                                         5 ścian transparentnych
Stała czasowa kabiny                         > 4,5 s
Cechowanie:

1. a) ciśnienia: automatyczne

2. b) objętości kabinowej: automatyczne za pomocą pompy sinusoidalnej o pojemności skokowej 2 ml

3. c) korekcja elektroniczna warunków pomiarowych dla warunków ATPS/ BTPS.

Pomiar ciśnienia okluzji:
Zakres pomiaru:                                 +/- 200 cmH20
Dokładność:                                       +- 2%
Ciśnienie w ustach:
Zakres pomiaru:                                 +/- 50 cmH20
Dokładność:                                       +- 2%
Pomiar ciśnienia w kabinie:
Zakres pomiaru:                                 (+/- 0,2cmH20 w MES, ale może być +/-0,5cmH20)
Dokładność:                                       +- 2%
Zamykacz przepływu:
Typ                                                     elektromagnetyczny z obrotową wymienną zastawką
Czas zamykania                                 20 ms

Dane ogólne:
Zasilanie                                                                        230V, 50Hz
Pobór moc                                                                     150VA
Wymiary modułu  pomiarowego                                   530 x 200 x 240mm
Ciężar  modułu pomiarowego z pompą sinusoidalną     12 kg
Warunki pracy                                                                wilgotność 20-100%
temperatura  -20 + 50
ciśnienie atmosferyczne 550-1200 hPa

Zalety głowicy pneumotachograficznej z cyfrowym przetwornikiem:
– przesyłanie kablem sygnału mierzonego  przepływu w postaci cyfrowej
– nie wymaga cechowania przed badaniem
– nie zmienia parametrów w czasie badania
– absolutnie powtarzalne parametry
– wysoka czułość i rozdzielczość
– sterylna dla każdego pacjenta
– łatwa sterylizacja w całości
– bez elementów ruchomych
– mała przestrzeń martwa
– małe opory przepływu
– bez układu grzania
– żywotność 10 tys. badań

Gwarantujemy użytkownikom nieodpłatne najnowsze wersje oprogramowania do zakupionych modułów pomiarowych w czasie i po okresie gwarancji.
